Aurinkopaneelijärjestelmä
Suunnittelu
Tämän järjestelmän pääasiallinen motivaatio oli halu päästä kikkailemaan aurinkopaneelien kanssa. Koska allekirjottanut on mieltynyt CIS (tai CIGS) tyyppisiin ohutkalvoaurinkopaneeleihin niin sellainen piti saada. Kyseisen tyypin etuna on käsittääkseni se että puolijohdemateriaali ei vaurioidu aurinkonvalon vaikutuksesta joten kenno on periaatteessa pitkäikäinen. CIS kennojen pitäisi myös tuottaa hyvin osin varjostettuina. Lisäksi päädyin akkujärjestelmään koska sillä ei pääse sotkemaan talon sähköjärjestelmää. Järjestelmä värkkäiltiin toimintakuntoon vuonna 2014.
Paneeliksi valikoitui Avancis nimisen yhtiön
AVANCIS Powermax Strong 130W paneeli jota Suomessa möi vain
YTM-Industrial niminen puulaaki. Paneelille tuli hintaa 117 euroa
ja rahdille saman verran päälle. Kyseisen paneelin speksit ovat:
Voc= 60,2V ja Isc=3,23A. Paneeli tulee alumiinikehikkoon
kiinnitettynä ja tapollop-liittimillä varustettuna (tarjouksessa
luki Tappolop). Myyjällä ei tosiaan ollut verkkokauppaa joten
joutui nysvätä tarjousten kanssa.
Jotta paneelista irtoaisi paras teho, hankin sille kaveriksi MPTT säätimen. Maximum powerpoint tracking systeemi pitää paneelin jännitteen ja virran parhaan tehon antavassa pisteessä. Säätimeksi valikoitui Morningstar Sunsaver MPPT (SS-MPPT-15L). Kyseisen vekottimen hyveisiin kuuluu hyvä hyötysuhde ja datan loggaus ominaisuus johon pääsee käsiksi MeterBus väylän kautta. MPTT säädin
Säätimeltä tuleva virta ohjataan akkuun. Akuksi valikoitui veljen nurkissa pyörinyt Optiman keltainen akku, joka tosin saattoi olla risa kun ei siinä oikein varaus pysynyt.
Akusta sähköt saa käyttöön invertterin avulla, sellaiseksi ostin Verkkokauppa.comista HQ merkkisen 600 W puresine invertterin (HQ-PURE600-12).

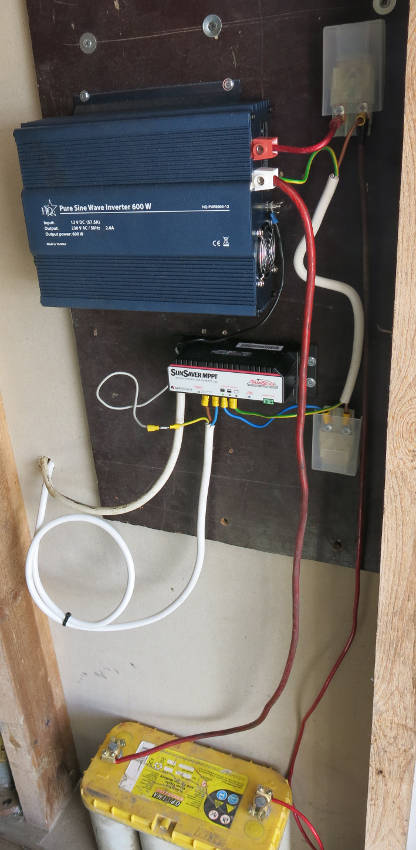

Paneelin elektroniikka. Keskellä on MPTT säädin, sininen on invertteri, alareunassa akku sekä kaksi sulaketta. Paneelin johdot tulevat seinän läpi. Toinen johto on maahan menevä maadoitus.

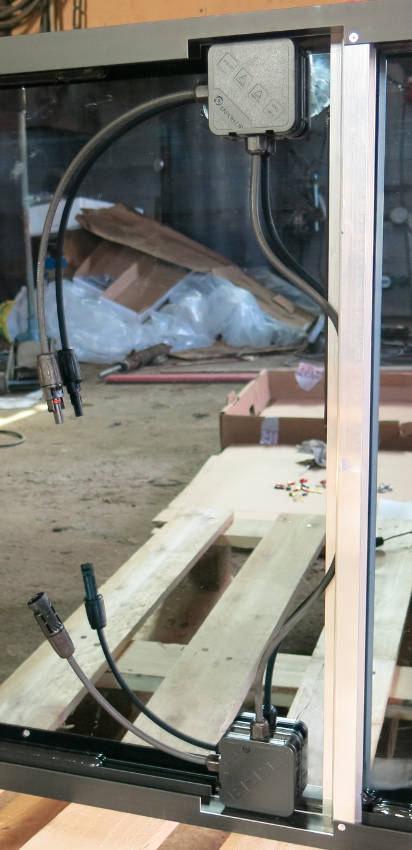

Paneelin takapuoli. Paneeli itsessään on vain millin paksuinen. Kehikon sisällä ovat myös paneelin johdot liittimineen.
Tarkoitus on hommata parempi akku ns. "heti kun joutaa" ja rakennella loggaus toiminto esim. Raspberry Pi:n ympärille.
Jotta paneelista irtoaisi paras teho, hankin sille kaveriksi MPTT säätimen. Maximum powerpoint tracking systeemi pitää paneelin jännitteen ja virran parhaan tehon antavassa pisteessä. Säätimeksi valikoitui Morningstar Sunsaver MPPT (SS-MPPT-15L). Kyseisen vekottimen hyveisiin kuuluu hyvä hyötysuhde ja datan loggaus ominaisuus johon pääsee käsiksi MeterBus väylän kautta. MPTT säädin
Säätimeltä tuleva virta ohjataan akkuun. Akuksi valikoitui veljen nurkissa pyörinyt Optiman keltainen akku, joka tosin saattoi olla risa kun ei siinä oikein varaus pysynyt.
Akusta sähköt saa käyttöön invertterin avulla, sellaiseksi ostin Verkkokauppa.comista HQ merkkisen 600 W puresine invertterin (HQ-PURE600-12).
Asennus
Paneeli asennettiin autotallin seinään pystytasoon etelään suunnattuna. Tämä ei toki ole paras mahdollinen asennus tapa mutta tässä sijainnissa paneeli on suojassa ja suurinpiirtein oikeaan suuntaan. Elektroniikat kiinnitettiin vanerilevyyn joka kiinnitetiin seinän toiselle puolelle. Johdot yritettiin pitää mahdollisimman lyhyinä häviöiden välttämiseksi. Tärkeimpinä akulta kulkevat johdot joissa on vain 12 V ja jopa 60 A. Kytkentä ohje löytyy MPPT säätimen ohjeesta. Edellämainittujen lisäksi haettiin paikallisesta autoliikkeestä kaksi sulaketta.Paneelin elektroniikka. Keskellä on MPTT säädin, sininen on invertteri, alareunassa akku sekä kaksi sulaketta. Paneelin johdot tulevat seinän läpi. Toinen johto on maahan menevä maadoitus.
Paneelin takapuoli. Paneeli itsessään on vain millin paksuinen. Kehikon sisällä ovat myös paneelin johdot liittimineen.
Kokemukset
Paneeli ja säädin ovat sinänssä toimineet hyvin mutta kehnon akun takia systeemistä ei ole ollut oikein iloa. Invertteri on siniaalto invertteri joten sillä pystyy käyttämään kaikkia laitteita jotka vievät alle 600 W tehoa. Jos on tarkoitus käyttää vain yksinkertaisia vehkeitä, esim. vedenlämmitintä niin sitten kannattaa hankkia halvempi kanttiaalto invertteri suuremmalle teholle.Tarkoitus on hommata parempi akku ns. "heti kun joutaa" ja rakennella loggaus toiminto esim. Raspberry Pi:n ympärille.
